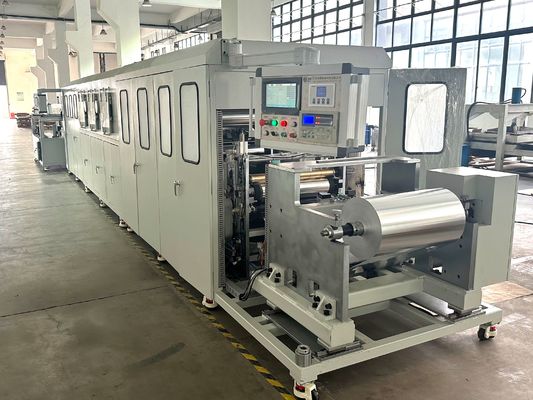

Mesin penempel tumpukan otomatis sepenuhnya tertutup yang digunakan untuk inti sarang lebah ALU

PENDAHULUAN

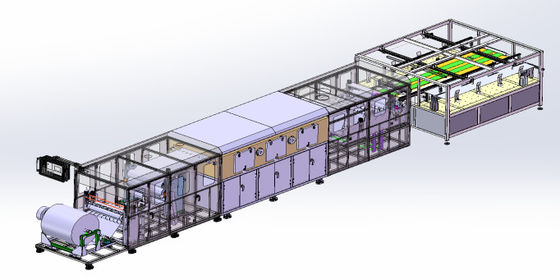

Tata letak umum lini perekat A600

Perangkat ini adalah peralatan khusus yang terutama digunakan untuk pelapisan, pemotongan, dan penumpukan inti sarang lebah aluminium. Perangkat ini dapat melapisi, mengeringkan, dan memotong foil aluminium hingga panjang yang tetap.
a. Deskripsi Proses:
Sesuai dengan kebutuhan, gulungan aluminium yang diperlukan dibuka dan dilapisi dengan perekat khusus untuk inti sarang lebah aluminium untuk pencetakan gravure. Setelah dikeringkan dalam oven, mereka dilubangi dan diratakan sesuai dengan persyaratan proses, kemudian dipotong dan ditumpuk hingga panjang yang tetap.
b. Fitur Peralatan
Mesin pelapis sarang lebah aluminium yang dirancang dan diproduksi oleh perusahaan kami memiliki fitur utama berikut:
1) Kontrol tegangan konstan otomatis untuk tegangan gulungan yang tidak digulung;
2) Rol mengambang dapat secara otomatis menyesuaikan fungsi sinkronisasi dari lini produksi;
3) Setelah pengeleman, dapat mengering secara otomatis; Kontrol suhu yang akurat di dalam oven
4) Bahan yang dilapisi dapat secara otomatis melubangi
5) Pengujian papan tunggal dapat secara otomatis mengukur jarak strip dan menghitung jarak strip perekat untuk berbagai model rol pelat setelah pelapisan.
6) Setelah pengeleman, pemotongan panjang tetap otomatis dan akurat dapat mencapai penentuan posisi foil aluminium di dekat ujung setelah pengeleman.

A. Unit Pemuatan dan Pengeleman

Unit ini mencakup fungsi-fungsi seperti pengumpanan foil aluminium, traksi foil aluminium, lubang tusukan foil aluminium, perataan foil aluminium, sinkronisasi foil aluminium, dan pengeleman foil aluminium.

Parameter terperinci dari sistem koreksi

B. Unit Pengeleman Otomatis

Peralatan penambahan lem otomatis terdiri dari tangki pencampur, probe ultrasonik, mixer motor pneumatik, dan kotak mesin utama (kotak mesin utama terdiri dari tiga bagian: bagian atas, tengah, dan bawah, dengan bagian atas adalah tangki pelarut tingkat tinggi, bagian tengah adalah kotak listrik kontrol utama dan antarmuka operasi manusia-mesin, dan bagian bawah adalah pompa diafragma pneumatik)

C. Unit suhu konstan tipe terowongan

Jumlah titik kontrol suhu: 4
Suhu kerja: 0~120 ° C (suhu oven maksimum 150 ° C)
Perlindungan alarm untuk panas berlebih, pemutusan, kelebihan beban, dll.
Daya pemanas: 20KW
Akurasi kontrol suhu: 3-5 ℃

D. Unit pemotongan pendingin

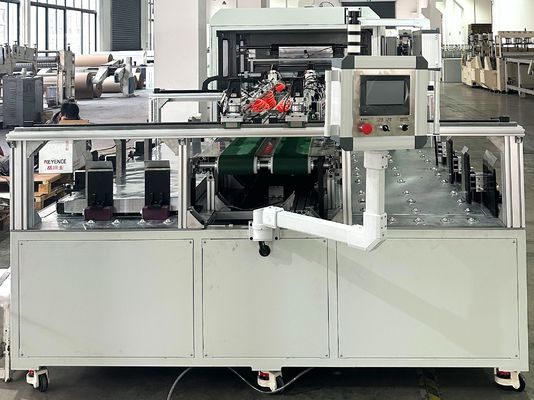

E. Mesin laminasi otomatis inti sarang lebah aluminium stasiun ganda otomatis penuh

1) Cocok untuk lebar foil aluminium: 580-600mm.
2) Panjang penumpukan: 900-1800mm.
3) Kecepatan maksimum: 25PCS/mnt (dihitung menggunakan foil aluminium sepanjang 1700mm).
4) Tinggi penumpukan maksimum: 200mm.
5) Ketika jumlah lembaran satu sisi mencapai jumlah yang ditetapkan, arah akan secara otomatis beralih.
6) Posisi cangkir hisap dapat disesuaikan ke arah depan, belakang, kiri, dan kanan.
7) Peralatan dilengkapi dengan sekrup kaki yang dapat disesuaikan secara horizontal.
8) Tinggi port pengumpanan dapat disesuaikan: 1050-1150mm.
9) Tinggi troli penumpukan: 700mm.

F. Daftar Peralatan

Daftar aksesoris utama:
