J301 Perekat Poliuretan Untuk Industri Manufaktur Otomotif
1. Deskripsi:
J301 adalah perekat dua komponen. Komponen A terdiri dari berbagai poliols, penambah daya rekat, dan pengisi, dan tampilannya adalah cairan kental berwarna merah kuning muda. Komponen B terdiri dari MDI kasar, yang merupakan cairan kental transparan berwarna kuning kecoklatan.
Perekat PU terutama digunakan untuk merekatkan produk papan sarang lebah dan papan bergelombang. Setelah direkatkan, papan sarang lebah dapat disemprot melalui jalur produksi, dan juga dapat digunakan untuk ikatan komposit untuk dekorasi semua jenis logam, kayu, keripik porselen, batu bata yang dipoles, batu, dan sebagainya.
2. Spesifikasi:
| Perekat PU |
| Komponen A |
Cairan putih hingga kuning pucat sedikit berubah |
| Komponen B |
Cairan coklat tua |
| A: Kepadatan (g/cm3) |
1.56 |
| B: Kepadatan (g/cm3) |
1.21 |
| A: Keadaan |
Cairan |
| B: Keadaan |
Cairan |
| Kekuatan Geser |
≥18MPa |
| Rasio pencampuran |
5:01 |
| Pembentukan perekat awal |
5-8 jam |
| Kekuatan kupas rol |
≥72(N.mm)/mm |
| Fitur |
Perekat poliuretan hemat biaya dengan kekerasan tinggi dan daya rekat awal tinggi untuk penggunaan di dalam ruangan, perilaku mekanis yang lebih baik, khusus untuk kereta api |
| Parameter Teknis (diuji pada suhu 20-25°C) |
| Item |
Komponen A |
Komponen B |
Setelah Pencampuran |
| Warna |
kuning hingga kemerahan kekuningan |
kuning kecoklatan |
Putih pudar |
| Kepadatan (g/cm3) |
1.30±0.02 |
1.00±0.02 |
1.15±0.1 |
| Keadaan |
Cairan |
Cairan |
Cairan |
| Rasio pencampuran |
5:01 |
| Setelah Pencampuran |
| Masa pakai (100g) |
50-60 menit |
| Waktu pengoperasian yang disarankan |
dalam 35 menit (dari pencampuran hingga penyelesaian) |
| Rentang Suhu untuk aplikasi |
15-35°C, kelembaban 45% |
| Ikatan Awal |
5-6 jam pada 25°C / 60 menit pada 65°C |
| Waktu untuk mencapai penyembuhan penuh |
1-2 hari pada suhu kamar |
| / 24 jam pada 60°C tahan 60 menit |
| Kekuatan Geser |
≥13MPa (60 menit pada 60°C atau 3 hari pada 25°C) |
| Uji VOC |
Sesuai dengan GB18538 /TB3139 |
| Peringkat Tahan Api |
S4 (DIN5510) |
3. Perekat PU memiliki beberapa keunggulan:
• Fleksibilitas yang baik
• Kekuatan rekat yang tinggi
• Hemat biaya
• Tahan air dan panas
4. Aplikasi:
• Perekat komposit Poliuretan BEECORE banyak digunakan dalam industri konstruksi, manufaktur otomotif, dan pembuatan kapal, seperti panel sandwich poliuretan, panel sarang lebah aluminium, panel busa polistiren, panel fiberglass, panel komposit batu, pelat logam, dll.
5. Kontrol kualitas:
Tim teknik yang sangat teknis. Manajer umum telah bekerja di Belanda. Teknologi inti diperkenalkan dari Belanda. Yang lain masih sangat muda dan memiliki pengalaman praktis lebih dari 5 tahun.
Tim QC yang ketat: 8 orang bertanggung jawab atas perekat PU untuk kontrol kualitas suku cadang, pemrosesan, pengujian, pengemasan, dll.

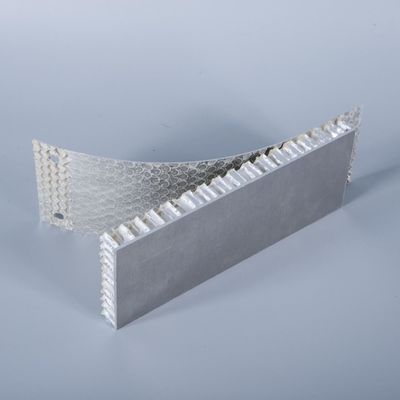

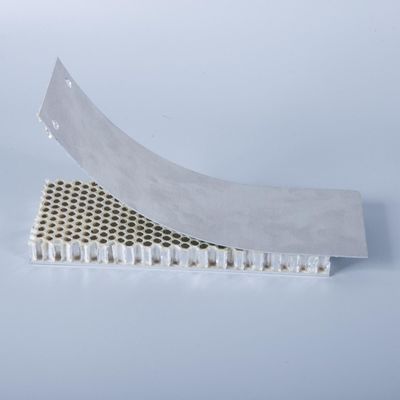

6. Perekat PU dengan lebih banyak gambar:
7. Profil perusahaan
Suzhou Beecore Honeycomb Materials Co.Ltd, berasal dari Besin (Belanda) International Group yang didirikan pada tahun 1957. Ini adalah produsen bahan sarang lebah profesional terkemuka di dunia. Sejak didirikan, perusahaan telah berkomitmen pada penelitian dan pengembangan teknologi sarang lebah, dari sarang lebah aluminium berpori-pori, inti sarang lebah, panel sarang lebah, hingga produk jadi yang menggunakan panel sarang lebah sebagai solusi, seperti bodi truk, layar TV / proyeksi laser, dll. Kami selalu berpegang pada akar inovasi teknologi yang berkelanjutan, dan terus meningkatkan dan memperluas penerapan bahan sarang lebah, menjadi perusahaan pilihan pertama untuk solusi bahan sarang lebah.
Saat ini, kami memegang lebih dari 60% pangsa pasar di Delta Sungai Yangtze di China. Pasar luar negeri mencakup Eropa, Amerika, Timur Tengah, Asia Tenggara, dan negara-negara lain, yang dipuji oleh pelanggan domestik dan asing.
8. Sejarah
1957 Besin(Belanda)1International Group didirikan dan didedikasikan untuk penelitian dan pengembangan BEECORE dan BEEBOARD.
1958 Besin membawa teknologi sarang lebah ke China, dan perusahaan Besin (Suzhou) didirikan.
2002 Pabrik Beecore (Guangdong) didirikan dan memiliki 10 jalur produksi sarang lebah aluminium.
2009 Suzhou Beecore Honeycomb Materials Co., Ltd didirikan dan terutama memproduksi inti sarang lebah aluminium dan inti sarang lebah kertas dan produk lainnya.
2010 Produk Beecorebanyak digunakan untuk industri kereta api, Shanghai Expo, furnitur laut, dll.
2014 Beecore mengembangkan inti sarang lebah aluminium mikro-pori dan sarang lebah aluminium berpori-pori, perekat PU, serta filter sarang lebah.
2015 Beecore menambahkan jalur produksi panel sarang lebah, khusus dalam panjang super, lebar, melengkung, dan panel sarang lebah khusus dari bidang industri.
2016 Peralatan sarang lebah aluminium yang dikembangkan sendiri telah diekspor ke Eropa, Amerika, Asia dan telah memperoleh paten teknologi di China.
2017- hingga saat ini Suzhou Beecore Honeycomb Materials Co., Ltd dihormati sebagai perusahaan inovasi teknologi tinggi.
9. Masalah yang perlu diperhatikan:
1. Jumlah lem tidak boleh terlalu banyak untuk menghindari percepatan pengeringan dan memperpendek periode aplikasi karena reaksi eksotermik.
2. Sama sekali tidak boleh ada air selama pengikatan. Menggiling permukaan yang terikat dapat meningkatkan kekuatan ikatan, sementara primer epoksi pada permukaan logam yang terikat dapat meningkatkan ikatan.
Permukaan yang akan diikat dan dilapisi setelah pra-perawatan harus kering dan bebas dari lemak, debu, atau kotoran lainnya. Jika permukaan logam dilapisi dengan primer atau permukaan plastik memiliki agen pelepasan, itu harus dihilangkan; Permukaan yang terikat dipoles. Dalam beberapa kasus khusus, primer epoksi atau oksidasi anodik dapat digunakan, dan daya rekat akan meningkat secara signifikan.
Untuk konstruksi dan pengikatan J301, ambil sejumlah larutan lem yang sesuai sesuai dengan rasio massa a: B = 5:1, aduk dan campur secara merata (berdasarkan pencampuran warna larutan lem a dan b yang seragam), dan kemudian lapisi, keruk dan ratakan koloid yang diaduk secara merata pada pelat yang diperlukan dengan pengikis, dengan jumlah aplikasi lem 0,35-0,5kg per meter persegi.
Setelah pencampuran, J301 dapat dicampur secara merata pada suhu kamar selama sekitar 50 ~ 60 menit, dan waktu pengeringan awal pada 25 ℃ adalah sekitar 6 ~ 7 jam. Jika suhunya rendah, waktu pengeringan perlu diperpanjang. Itu juga dapat dikeringkan dengan cepat dengan pemanasan. Umumnya, itu pada dasarnya dapat dikeringkan setelah 1 jam pada 60 ℃.
Lem yang belum dikeringkan dapat dibersihkan dengan bahan pembersih khusus, seperti aseton. Lem yang sudah dikeringkan hanya dapat dihilangkan dengan metode mekanis.
Pengawetan:
Takut pembekuan: Ya
Suhu penyimpanan: pada suhu kamar (rekomendasi: sekitar 25 ℃), ketika suhu penyimpanan terlalu tinggi, kecepatan reaksi cepat dan waktu pengoperasian singkat setelah diambil dan dicampur; Suhu terlalu rendah, viskositas mengental, dan pencampuran dan pengikisan lem sangat sulit.
Validitas: 12 bulan setelah kemasan asli
Pengepakan:
Pengepakan barel: 25kg (grup A), 5kg (grup B) dapat dikemas sesuai dengan persyaratan khusus pelanggan
10. FAQ
Q1. Apa kegunaan perekat PU?
A: Perekat komposit poliuretan banyak digunakan dalam industri konstruksi, manufaktur otomotif, dan pembuatan kapal, seperti panel sandwich poliuretan, panel sarang lebah aluminium, panel busa polistiren, panel fiberglass, panel komposit batu, pelat logam, dll.
Q2. Apa keuntungan dari perekat PU?
A: Perekat PU memiliki keunggulan fleksibilitas yang baik, kekuatan rekat yang tinggi, hemat biaya, tahan air dan panas
Q3. Apa metode pengemasan perekat PU?
A: Perekat PU dari sampel dikemas dalam kardus dan pesanan massal dikemas dalam kotak kayu lapis.
Pesan Anda harus antara 20-3.000 karakter!
